자동화된 용접열과 붐 조종자 100-1200mm/Min VFD
1개 세트
MOQ
Negotiable
가격
큰.img.alt
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 중국
브랜드 이름: weldsuccess
인증: CE, ISO9000
모델 번호: LHZ 시리즈
하이 라이트:

VFD 조종자 용접

,

100 밀리미터 / 분 칼럼 조종자

,

자동화된 붐 조종자

결제 및 배송 조건
포장 세부 사항: 컨테이너와 전기 제어 일부에서 벌거벗은 메인프레임은 그리고 나서 컨테이너에서 합판 상자에서 포장되었습니다
배달 시간: 30 일
지불 조건: TT / LC
공급 능력: 10은 / 달에서 설정합니다
가격 용어: FOB (상하이) 또는 CIF (착 본선인도 조건)
제품 사양
상품 이름: 교차하는 용접 매니퓰레이터 칼럼과 붐 용접기
맥스 붐 단부 로드 KG: 120KG
칼럼 타격 밀리미터: 4000 밀리미터
붐 타격 밀리미터: 4000 밀리미터
밀리미터 / 분 붐 리프트 속도: 1000
밀리미터 / 분 붐 주행 속도: 100-1200(VFD)
애플리케이션: 탱크 파이프 길이 이송
제품 설명

자동화된 회전과 자동화된 여행 보기, 칼럼과 붐 자동용접 조종자





칼럼과 붐 용접기 빠른 세부 사항





  • 붐 단부 로드 최고 120KG까지 미디움 듀티 타입 ;
  • 거기 구조물의 3가지 타입 : 고쳐지고 회전으로와 회전으로 움직일 수 있는 고쳐집니다 ;
  • 어떠한 위치에 있는 수동 로킹과 ±180' 학위 칼럼 회전 ;
  • 용접 총에 대한 자동화된 크로스 슬라이더 100*100mm 미세 조절 타격 ;
  • 기둥과 붐 조종자들은 자동용접이 톱, MAG와 티그 용접 시스템과 합병한다는 것을 깨달을 수 있습니다 ;
  • 광범위하게 압력 용기에 적용되어 야금학, 전력, 화학 산업, 바람 탑, 배관 시스템과 다른 사람은 늘어섭니다 ;



1. 도입



궈헹의 용접 column&Boom 조종자들은 디자인과 제조 품질에서 혁신뿐 아니라 신뢰성과 견고성도 눈에 띕니다. 그것은 자동용접이 톱, MAG와 티그 용접 시스템과 합병하고, 광범위하게 압력 용기, 야금학, 전력, 화학 산업, 바람 탑, 배관 시스템에 해당되었다는 것을 깨달을 수 있고 다른 사람이 늘어섭니다.

붐 단부 부하 용량에 따르면, 그것은 등대세 (LHQ), 미디움 듀티 (LHZ), 과중한 업무 (LHW)와 극단적 과중한 업무 (HCJ)로 분할됩니다.

column&boom 조종자를 용접하는 우리의 미디움 듀티의 주요 인자는 아래와 같습니다. 우리는 또한 당신의 특수한 요구 사항에 따라 특별 주문 용접한 column&boom 조종자들을 제공합니다.



2. 주요 인자



모델

LHZ4*4

LHZ5*5

칼럼 타격 밀리미터

4000

5000

붐 타격 밀리미터

4000

5000

밀리미터 / 분 붐 리프트 속도

1000

밀리미터 / 분 붐 주행 속도

120-1200 (VFD)

맥스 붐 단부 로드 KG

120

붐 교통 전송

기어와 랙 커플

붐 승강기 전송

체인과 필름의 구멍이 걸리는 톱니바퀴 커플

자동화된 슬라이더 장치 밀리미터

업과 부속지역

100

좌우 범위

100

붐 하부 표면과 레일 표면 사이의 민 거리

1110년 (움직임과 회전)

950 (움직이지 않고 회전)

칼럼 회전

±180'

속도

0.36rpm 또는 지나서 설명서

밀리미터 / 분 부기 주행 속도

1700

이너 레일 전폭 밀리미터를 부기우기 춤을 추세요

1730

전원 공급기

380V 50HZ 3P 또는 조립하여서 양복을 만듭니다

우리의 표준 모델들과 매개 변수가 위쪽에 이고, 그것은 청구하는 대로 설계되고 제조됩니다.


* 우리는 사전통보 없이 상술을 변경할 권리를 보유합니다.



3. 주요 특징



우리의 용접 column&boom 조종자들의 표준 모델들은 다음과 같은 특징을 가지고 있습니다 :

  • 로부스트 모든 강재 가공 ;
  • 어떠한 위치에 있는 수동 로킹과 ±180' 학위 칼럼 회전 ;
  • 인버터에 의해 제어된 가변성 속도 붐 ;
  • 기어드 모터 랙 앤 피니언을 통한 붐 높이는 브레이크로 구동합니다 ;
  • 높이와 횡단 드라이브는 용이한 접근 서비스와 유지에 대비한 안장에 장착했습니다 ;
  • 기계는 아주 튼튼하 체인에 의해 안장에 연결되는 내부적 컬럼 무게까지 균형화되는 것으로 완전히 반대합니다 ;
  • 낙하 방지 기구는 안전 장치를 제공합니다 ;
  • 여분 넓은 롤러와 유일한 접동 유도부는 최소 편향 트래버싱을 보증합니다 ;
  • 붐 새들이 어떤 진동 없이 매끄럽게 이동한다는 것을 칼럼까지 가는 혁신적 기계가공된 사각형 방식은 보증합니다. 이것은 마모를 감소시킵니다.
  • 용접 자두 조정을 완화시키기 위한 차량화된 크로스 슬라이더 부서 ;
  • 장비의 유지를 위한 칼럼 뒤에 있는 안전한 사다리가 있습니다 ;
  • 양쪽 붐 교통과 승강기를 위한 리밋 스위치 ;
  • 그림 전에 주요 용접 결합 부분에 대한 샌드 브라스팅 치료 ;
  • 모든 모션 부분은 윤활계통을 가집니다 ;
  • 주요 전기 요소는 ABB / 지멘스 브랜드입니다 ;
  • 손 펜던트 ;
  • 칼럼의 위에 돌기를 높이기 ;
  • 표준 색 :



선택 사양 :



  • 용접 시스템 : 미국 링컨 DC-1000, NA-3S 또는 중국 브랜드 또는 신청하는대로 ;
  • 흐름 공급과 리커버리 시스템 ;
  • 자동용접 센터를 구성하기 위해 용접 롤러 베드 또는 용접 포지셔너와 적분 제어를 위해 조화시키세요 ;



4. 공급 범위



  • 용접 column&boom 조종자                                     1개 세트
  • 전기 제어 시스템 (전기 제어 상자 1개, 케이블 12m과 리모콘 박스 1개)                                  1개 세트
  • 기술적 서류 (매뉴얼 북, 일치 인증서, 패킹 리스트, 등으로)                                                                         1개 세트

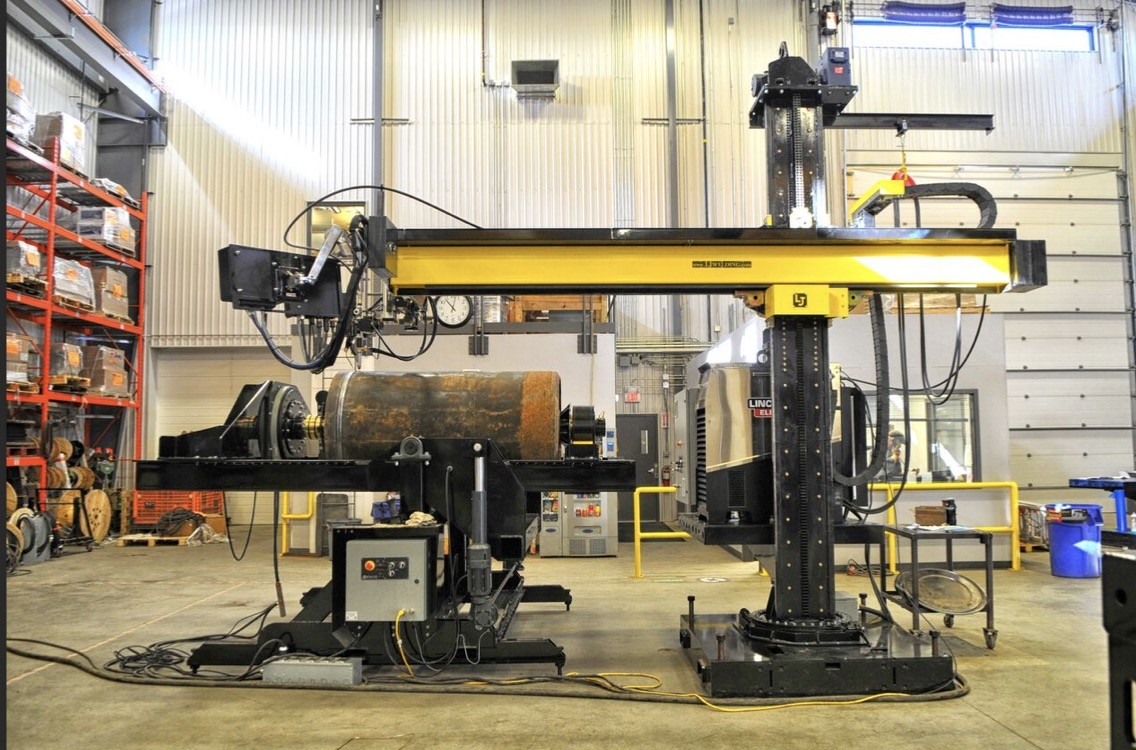

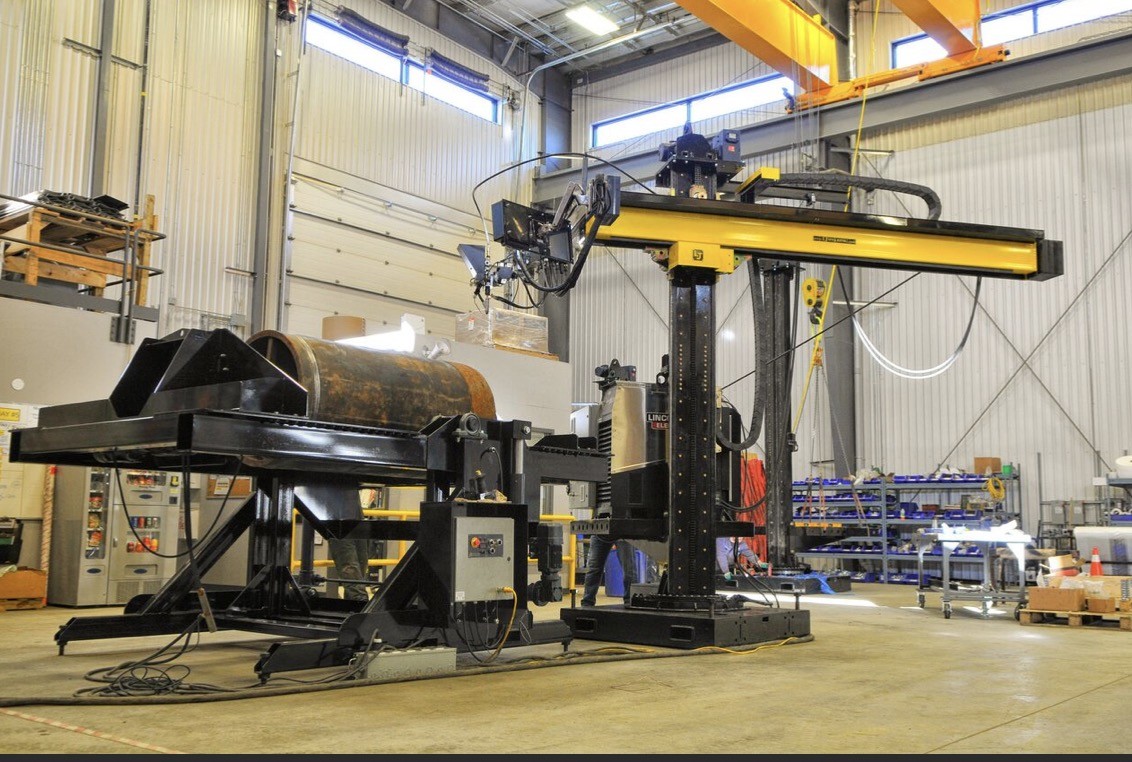

기계 사진을 용접하는 칼럼 붐



자동화된 용접열과 붐 조종자 100-1200mm/Min VFD 0
