유압 시스템과 Ｕ 빔 전자 빔 용접 결합 과정
1. 도입
이 기계는 U-beam&Box-beam의 의회에 대해 사용됩니다. 플레이트를 보조 센터링 디바이스와 브라켓에 두세요. 모터는 이동하기 위해 받침대를 운전합니다 ; 그리고 상위 프레스 실린더와 사이드 프레스 실린더는 의회와 가용접을 완성하도록 플레이트를 압박합니다.
2. 주요 인자
|
모델 |
UBZ12 |
UBZ15 |
|
적당한 제조 공정에 있는 제품 사이즈 (밀리미터) |
300―1200 |
300―1500 |
|
제조 공정에 있는 제품 두께 (밀리미터) |
80 |
80 |
|
최대 부하 내력 (t) |
20 |
20 |
|
받침대 주행 속도 (m/min) |
4/6 (배속) |
4/6 (배속) |
|
유압 시스템 압력 (MPa) |
16 |
16 |
|
사이드 실린더 (t)에서의 맥스 압력 |
15 |
15 |
|
상위 실린더 (t)에서의 맥스 압력 |
30 |
30 |
|
전원 공급기 |
AC380V, 50HZ 3P 또는 조립하여서 양복을 만듭니다 |
|
|
GUOHENG 표준 모델들과 매개 변수가 위쪽에 이고, 그것은 청구하는 대로 설계되고 제조됩니다. |
||
3. 작업 원칙

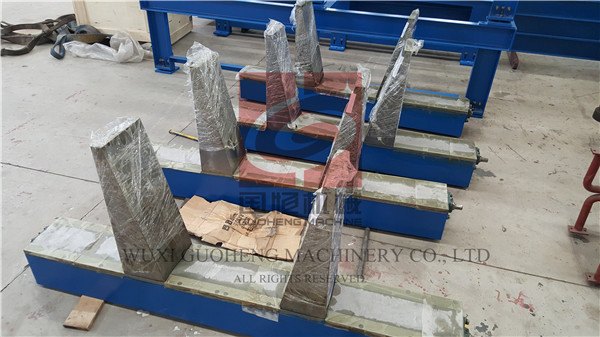

기계는 주로 Ｕ 빔 / 박스 빔 휴게실의 생산 동안 U-빔과 박스 빔 조립을 위해 사용됩니다. 제조 공정에 있는 제품은 보조 정렬 유닛과 컨베이어에 걸립니다. 모터는 받침대를 작업 영역으로 몰아냅니다. 교통 받침대에 위에서 밑으로의 작동 실린더와 사이드-스트로크 실린더와 함께, 제조 공정에 있는 제품의 망과 플랜지는 눌리고 스폿 용접되고 눌린 부문에서 실행될 것입니다. 받침대의 교통을 통해, 설명서 점 용접은 제조 공정에 있는 제품의 전체 길이를 따라 실행됩니다.
4. 주요 특징
우리의 U-beam&Box-beam 조립체 기계의 표준 모델들은 다음과 같은 기능을 가지고 있습니다 :

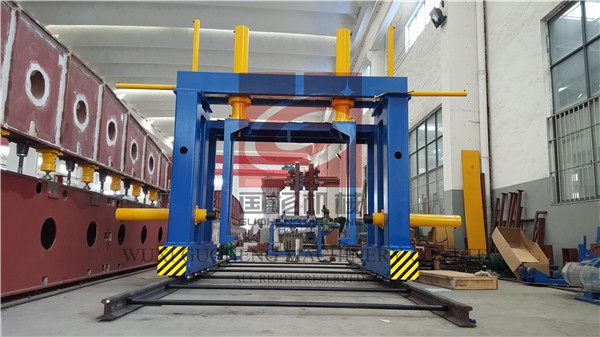

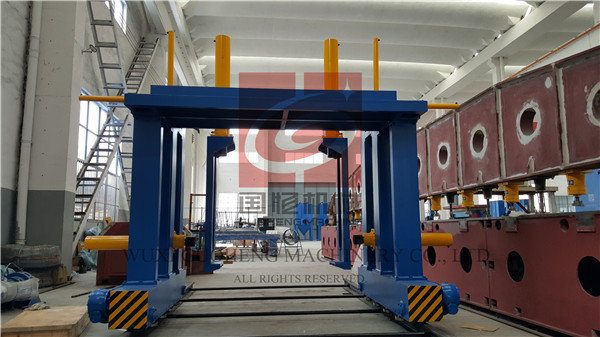

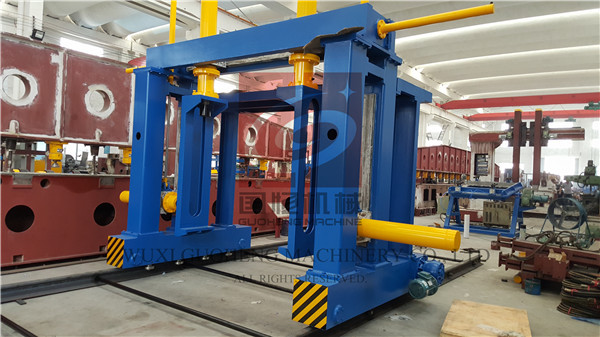

5. 참조 사진
