브릿지 패널 자동 용접선, Ｕ 갈비 어셈블링 기계, Ｕ 갈비 자동용접 기계

빠른 세부 사항

• 장비는 주로 교면 플레이트의 유 리브 집회를 위해 사용되었습니다 ;
• 환원제 를 경유하는 교류 전동기의 두 세트는 철도에서 이동하는 갠트리 프레임을 운전합니다 ;
• 어셈블리 헤드의 5개 세트 ;

1. 도입

큰 철골 구조물 다리 프로젝트의 점점 개발과 함께, 유 리브의 자동제조 위의 중요도는 생산성과 용접 품질에 관한 대량 수요와 높은 요구 때문에 날마다 성장하고 있습니다. 우리의 기업은 상하이 ZMPC, 지앙난 운송 Co로서의 국내 국유 회사와 중국에서 다른 교량 철골 구조물 제조들을 위한 장비를 제조하는 다양한 교면을 제공합니다. 우리는 고객들로부터의 호평을 이끌었습니다.

2. 메인 애플리케이션과 적당한 범위

• 장비는 주로 교면 플레이트의 유 리브 집회를 위해 사용되었습니다. 제조 공정에 있는 제품은 의회 작업대에 위치할 것입니다, 유 리브 플레이트가 수동 처리 회선 마킹에 의해 예비적인 채 배치하고, 그리고 나서 스폿 용접을 위해 유압원통에 의해 팽팽하게 유 리브 플레이트를 눌렀습니다.

• 적당한 범위 :

면판 폭 : 4000 밀리미터 ;
U-갈비 사이의 거리 : 500-800mm ;
제조 공정에 있는 제품 길이 : 15000 밀리미터 ;

3. 주요 상술과 매개 변수

• 철도 전폭 : 5000 밀리미터 ;
• 어셈블리 헤드의 양 : 5개 세트 ;
• 어셈블리 헤드의 타격을 높이세요 : 200 밀리미터 ;
• 받침대 이동 속도 : 5m / 분 ;
• 받침대의 전원 : 2.2kW ;
• 유압 시스템에서의 압력 :9MPa ;
• 단기통에서의 맥스 압력 : 1.5T ;


4. 세부 설명

• 받침대는 기계의 프레임입니다, 다른 부품이 갠트리 프레임에 설치됩니다. 갠트리 프레임의 기능은 관련 부분을 지원하고 용접 속도와 함께 여행하는 데 부분이 필요한 것 주로 위한 것입니다. 갠트리 프레임의 하락세는 두개 여행 빔을 가지고 있습니다. 환원제 를 경유하는 교류 전동기의 두 세트는 철도에서 이동하는 갠트리 프레임을 운전합니다. 휠의 2쌍의 커플은 안정된 여행을 유지하는 레일 측면에 반대하여 빈약합니다. 엔드 빔을 여행하는 양쪽은 트랙·홀드 장치를 갖추고 있으며, 그것이 기계가 제조 공정에 있는 제품 클램핑 과정 동안 또한 큰 압력 때문에 철도에서 벗어날 수 없다는 것을 보증합니다. 수력 펌프장과 발전소 분기 상자와 기타가 갠트리 프레임의 플랫폼에 퍼팅되며, 그것이 기계와 함께 이동합니다.

• 차량 하에, 그것은 수위표를 갖추고 있으며, 그것이 5 어셈블리 헤드들 사이에와 U-갈비와 폭의 패널 사이의 다른 공간에 적합하도록 편리하 거리를 직접적으로 보여줄 수 있습니다.

• 전기 제어 시스템은 전기 제어함과 6개의 작동 박스로 구성됩니다. 전기 콘트롤 박스는 갠트리 프레임에 설치되고, 작동 박스 중 하나가 갠트리 프레임의 앞 기둥위에 고정되고, 다른 5개 작동 박스가 의회 헤드 장치위에 고정됩니다. 모든 이동은 작동 박스의 제어에 의해 실현될 수 있습니다.

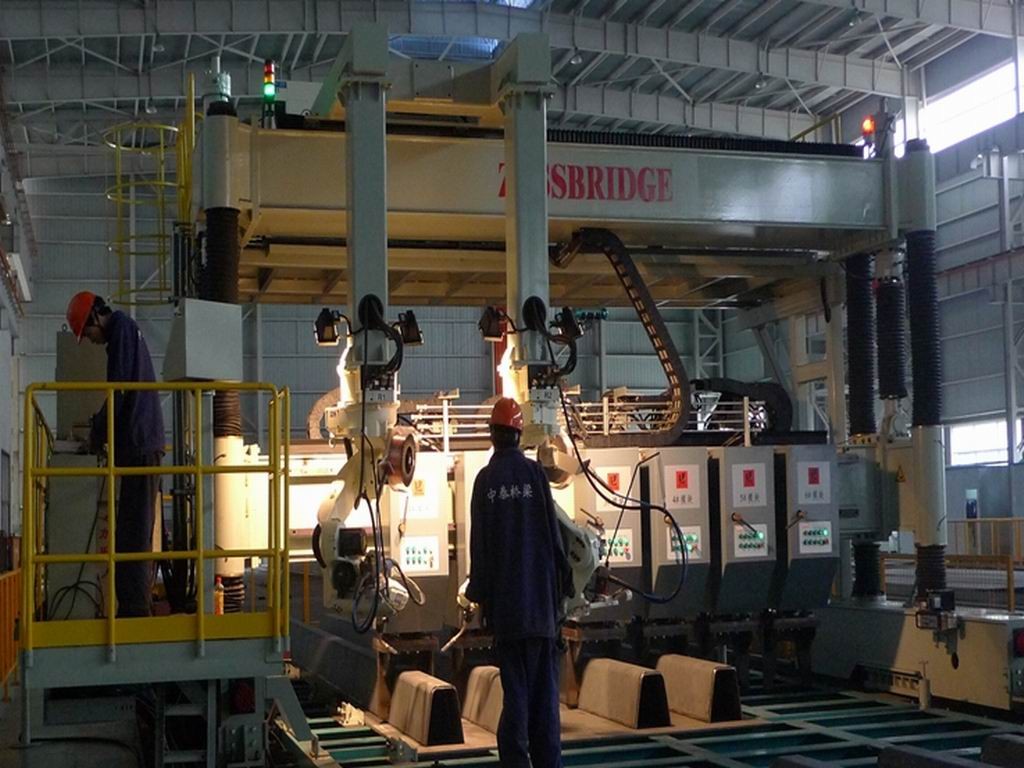

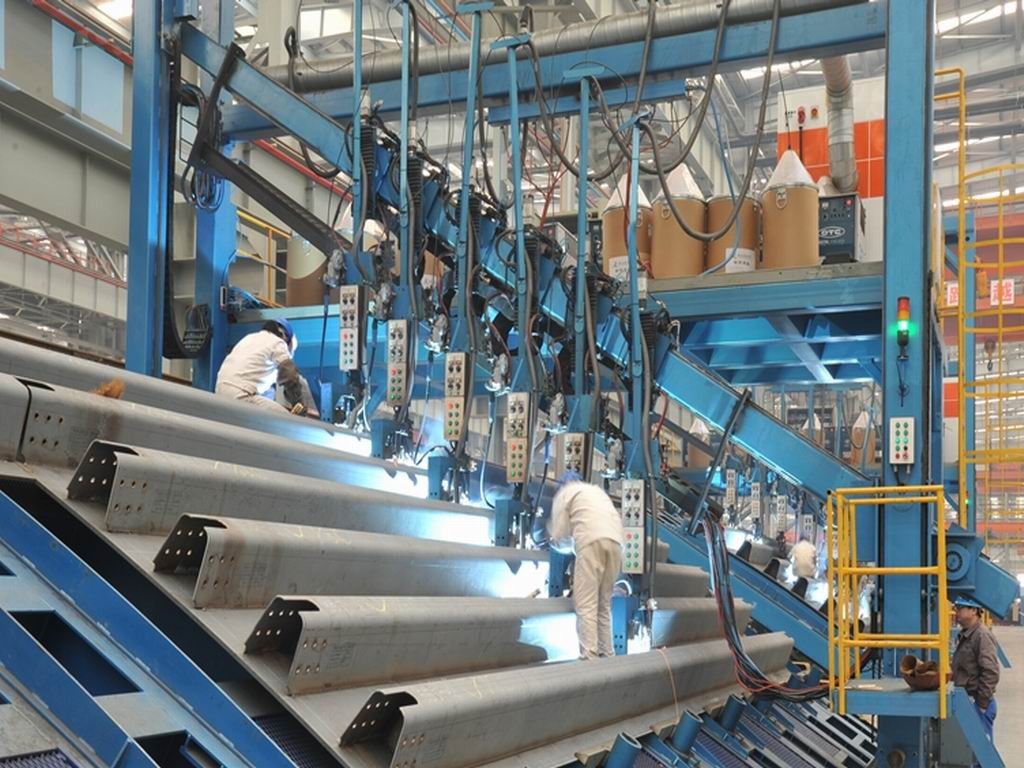

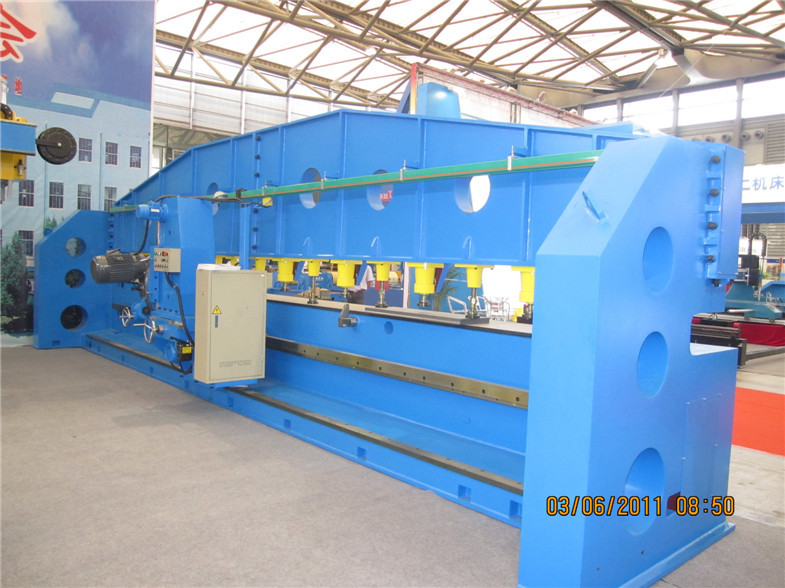

5. 참조 사진

6. 비교 우위

• ISO9000&CE는 증명했습니다 ;
• 국제적 보증 ;
• 시간을 잘 지킵니다 배달 ;
• 전문가와 숙련된 엔지니어는 구조물과 전기에 관한 최신 설계를 보증하기 위해 팀이 됩니다 ;
• 높은 기계 품질을 보증하기 위해 최종 조립품과 테스트로 분쇄하면서, 각각 작업을 돌보기 위한 경험이 풍부하고 숙련공들은 용접되면서, 자료 절단에서 흘러나옵니다 ;
• 빠르고 만족하는 설치, 위임 또는 서비스를 보증하도록 판매 서비스 팀 뒤에 전문적이고 경험이 풍부합니다 ;
• 최고의 성능을 보증하기 위한 최적 소재와 아웃소싱 ;
• 배달 전에 위임과 테스트 ;
• 사업장 시찰은 격려받습니다 ;
